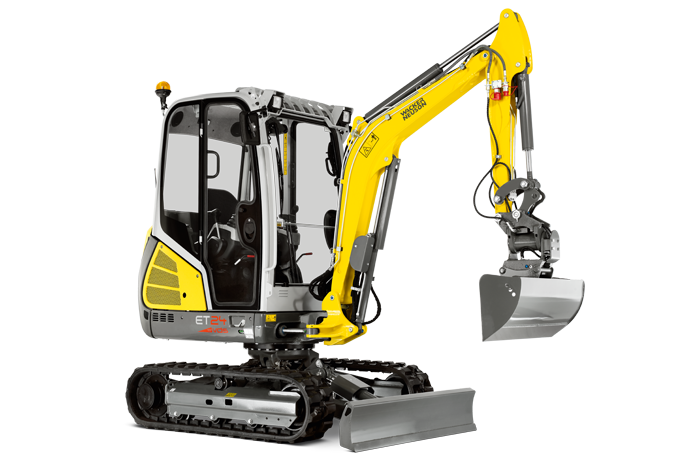

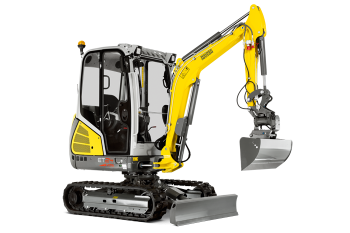

Мини экскаватор Wacker Neuson ET 24
Основные характеристики:
Все характеристики
Размер (ДхШхВ), мм: 4022 x 1400 x 2390
Рабочий вес, кг: 2200 - 2544
Максимальная глубина копания, мм: 2602
Технические характеристики Wacker Neuson ET 24
| Наименование | Параметры |
| Размер (ДхШхВ), мм | 4022 x 1400 x 2390 |
| Рабочий вес, кг | 2200 - 2544 |
| Максимальный преодолеваемый уклон, % | 58 |
| Изготовитель двигателя | Yanmar |
| Тип двигателя | 3TNV76 |
| Рабочий объем, см3 | 1116 |
| Вместимость бака (топливо), л | 24 |
| Транспортный вес, кг | 2057 (минимальный) |
| Двигатель | 3-цилиндровый дизельный двигатель с водяным охлаждением |
| Скорость, км/ч | 4 |
| Максимальный радиус копания, мм | 4334 |
| Максимальная глубина копания, мм | 2602 |
| Максимальная высота разгрузки, мм | 2870 |
| Дорожный просвет, мм | 295 |
| Производительность насоса, л/мин | 78 |
| Объем гидравлического бака, л | 19 |
| Вырывное усилие, кН | 15 (макс. согласно ISO 6015) |
| Мощность двигателя, кВт | 13,4 (согласно ISO) |
| при числе оборотов, 1/мин | 2200 1/мин |
| Усилие подъема, даН | 2196 (макс. согласно ISO 6015) |
| Аккумулятор, Ач | 44 |
| Ширина гусеницы, мм | 250 |
| Минимальная ширина отвального щита, мм | 1400 |
| Высота отвального щита, мм | 300 |
| Рабочий насос | Двойной насос переменной мощности и двойной шестерёнчатый насос |
| Рабочее давление для рабочей и ходовой гидравлики, бар | 240 |
| Рабочее давление поворотная платформа, бар | 150 |
| Число оборотов поворотная платформа, 1/мин | 10 |
| Максимальный ход поршня над землей, мм | 300 |
| Ход поршня ниже уровня грунта, мм | 340 |
| Кабина - уровень звукового давления LpA, дБ(A) | 75,8 (согласно ISO 6394) |
| Уровень шума (LwA), дБ(A) | 93 (согласно 2000/14/EC) |
Информационный материал
Гусеничные и Колесные экскаваторы брошюра
Навесное оборудование
 |
|
| Гидравлический молот NE16 | Гидравлический молот NE12 |

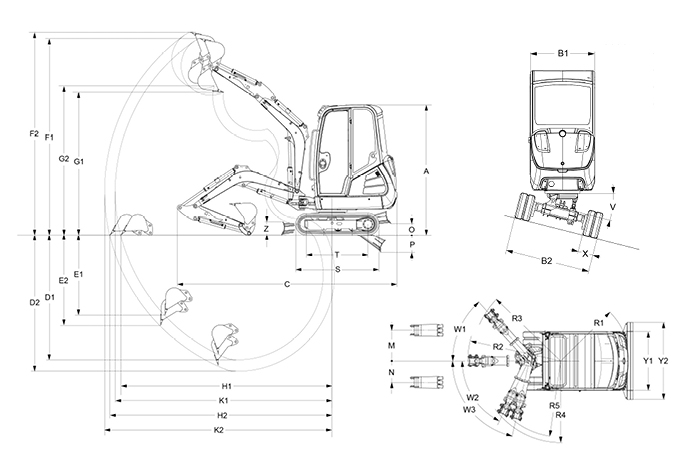

Размеры
| A | Высота | 2.392 мм |
| B1 | Ширина поворотной платформы | 990 мм |
| B2 | Ширина по гусеницам в сложенном состоянии | 1.400 мм |
| C | Транспортировочная длина | 4.022 мм |
| D1 | Глубина черпания макс., VA, короткий ds | 2.400 мм |
| D2 | Глубина черпания макс., VA, длинный ds | 2.600 мм |
| E1 | Глубина копания макс., вертикальный, VA, короткий ds | 1.562 мм |
| E2 | Глубина копания макс., вертикальный, VA, длинный ds | 1.746 мм |
| F1 | Высота копания макс., VA, короткий ds | 3.949 мм |
| F2 | Высота копания макс., VA, длинный ds | 4.071 мм |
| G1 | Высота разгрузки макс., VA, короткий ds | 2.748 мм |
| G2 | Высота разгрузки макс., VA, длинный ds | 2.870 мм |
| K1 | Радиус черпания макс., VA, короткий ds | 4.146 мм |
| K2 | Радиус черпания макс., VA, длинный ds | 4.334 мм |
| H1 | Радиус действия макс., VA, короткий ds, досягаемость по грунту | 4.020 мм |
| H2 | Радиус действия макс., VA, длинный ds, досягаемость по грунту | 4.216 мм |
| R1 | Радиус поворота задней части Мин. | 1.169 мм |
| M | Перемещение стрелы Макс. смещение центра ковша вправо | 516 мм |
| N | Перемещение стрелы Макс. смещение центра ковша влево | 359 мм |
| O | Высота подъема Макс.., отвала над землей (стандартный) | 294 мм |
| P | Глубина копания макс., отвала ниже уровня земли (стандартный) | 334 мм |
| R2 | Радиус поворота стрелы центр | 1.666 мм |
| R3 | Радиус поворота стрелы вправо | 1.582 мм |
| R4 | Радиус поворота стрелы влево, максимум | 1.450 мм |
| R5 | Радиус поворота стрелы влево, ограничитель | 1.356 мм |
| S | Длина гусеницы (стандартное шасси) | 1.840 мм |
| T | Длина по звёздочкам (стандартное шасси) | 1.385 мм |
| W1 | Угол поворота вправо | 48 ° |
| W2 | Угол поворота влево, с ограничителем | 64 ° |
| W3 | Угол поворота влево | 77 ° |
| Y1 | Ширина отвала | 1.400 мм |
| Z | Высота отвала | 300 мм |
Комплектация Wacker Neuson ET 24
VDS - вертикальная система копания:VDS позволяет плавно наклонять верхнюю платформу под углом до 15 градусов, благодаря нажатию на 1 кнопку можно компенсировать наклон уклона до 27 %. Благодаря этому, возможно обеспечение абсолютной вертикальности копания даже на неровной местности. Тем самым обеспечивается экономичность и комфорт для пользователя. |
|
Быстросменная система EASY LOCK – смена навесного оборудования за 30 секунд:
Она позволяет в течение кратчайшего времени менять навесное оборудование, причем водитель при этом не выходит из кабины.
 |
 |
 |
| EASY LOCK с ковшом типа "обратная лопата" | EASY LOCK с ковшом типа "прямая лопата" | EASY LOCK + Powertilt |
Быстросменная система EASY LOCK |
HS 2 |
| Вес | 19 кг |
| Макс. рабочее давление | 210 бар |
| Конструктивная высота | 82 мм |
Быстросменная система EASY LOCK + Powertilt |
HS 2 P |
| Тип Powertilt | PT 4,5 |
| Вес * | 49 кг |
| Угол наклона | 180° |
| Макс. рабочее давление | 210 бар |
Описание Wacker Neuson ET 24
Новое поколение моделей в классе от 1,7 до 2,4 т позволило компании Wacker Neuson задать новый стандарт для компактных экскаваторов. При этом отлично проявившие себя инновации были сохранены и соединены с совершенно новыми разработками. Это позволило создать абсолютно новый класс машин. Как следствие – увеличение эффективности и производительности.
Достоинства:
- Инновационная кабина создана вновь: усовершенствованная кабина серии ET с абсолютно новым проектом внутреннего пространства обеспечивает новый уровень обзора, защищенности и удобства.
- Новая инновационная гидравлическая система и дизельный двигатель большого объёма гарантирует высокий уровень эффективности и продуктивности.
- Возможность подключения до 4 дополнительных контуров управления.
- Хорошую устойчивость и отличные ходовые качества в тяжелых условиях каждодневной эксплуатации обеспечивает универсальная и устойчивая ходовая часть.
- Мощная стрела, оборудованная двумя опциональными рукоятями разной длины для каждой машины, гарантирует оптимальную силу и параметры копания.
