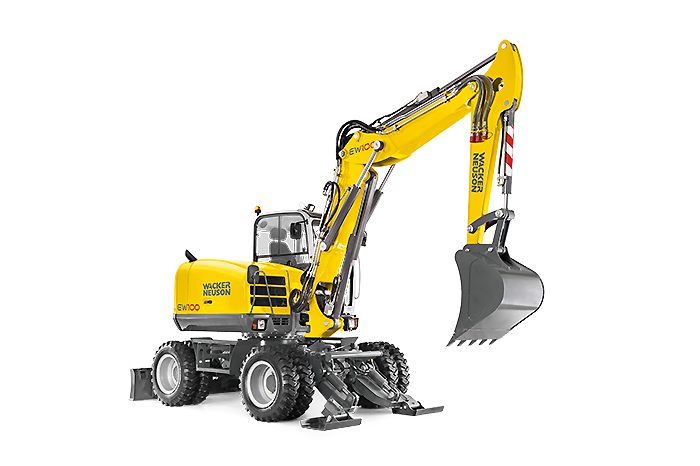

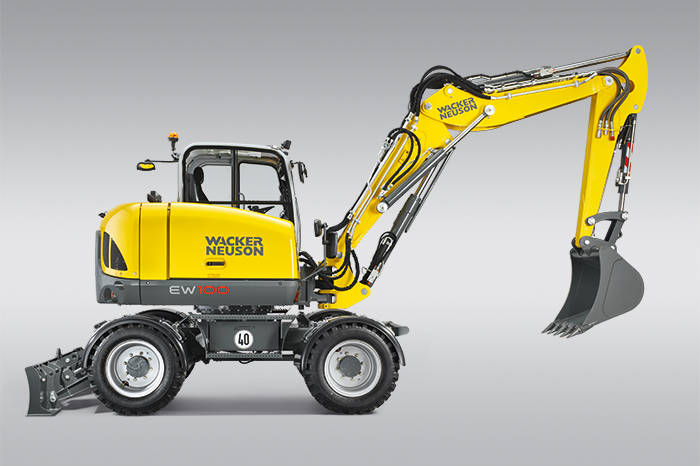

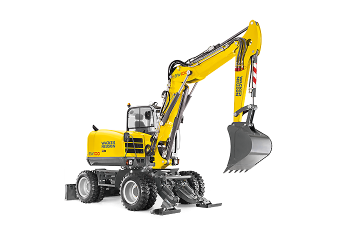

Мини экскаватор с цельной стрелой Wacker Neuson EW 100
Артикул: Наличие уточняйте- Технические характеристики
- Размеры
- Варианты исполнения
- Навесное оборудование
- Информационный материал
- Комплектация
- Видео
Видео
Технические характеристики Wacker Neuson EW 100
| Наименование | Параметры |
| Размер (ДхШхВ), мм | 7.255 x 2.450 x 2.980 |
| Изготовитель двигателя | Perkins |
| Тип двигателя | 854E-E34TA |
| Рабочий объем, см3 | 3.387 |
| Транспортный вес, кг | 9.241 |
| Двигатель | 4-цилиндровый турбодизельный двигатель с жидкостным охлаждением |
| Радиус поворота, мм | 5.570 |
| Максимальная высота разгрузки, мм | 6.201 |
| Дорожный просвет, мм | 340 |
| Производительность, л/мин | 180 |
| Мощность двигателя, кВт | 55 в соответствии с ISO |
| Аккумулятор, Ач | 100 |
| Минимальная ширина отвального щита, мм | 2.454 |
| Высота отвального щита, мм | 500 |
| Рабочий насос | 1-насосный, с определением нагрузки |
| Число оборотов поворотная платформа, 1/мин | 10 |
| Максимальный ход поршня над землей, мм | 498 |
| Шины стандарт | Сдвоенные шины 8,25/20 |
| Ширина колеи, мм | 1.942 |
| Число оборотов, 1/мин | 2.400 |
| Уровень шума (LwA), дБ(A) | 96 |
| Рабочая масса, кг | 9.685 |
| Разрывное усилие макс. (ISO 6015), кН | 47 |
| Усилие подъема макс. (ISO 6015), даН | 54,1 |
| Глубина черпания, мм | 4.298 |
| Радиус черпания, мм | 8.107 |
| Гидравлический бак, л | 120 |
| Система координат Передняя ось | Мост с независимой подвеской |
| Система координат Задняя ось | Мост с жесткой подвеской |
| Скорость передвижения Версия 20 км/ч, макс. | 20 км/ч |
| Скорость передвижения Версия 40 км/ч, макс. | 30 км/ч |
| Рабочее давление для приводной гидравлики, бар | 440 |
Информационный материал
Гусеничные и Колесные экскаваторы брошюра
Варианты исполнения модели Wacker Neuson EW 100
Option 86 kW
Тип двигателя: 854
Мощность двигателя в соответствии с ISO: 86кВт
Скорость передвижения Версия 20 км/ч, макс.: 40км/ч

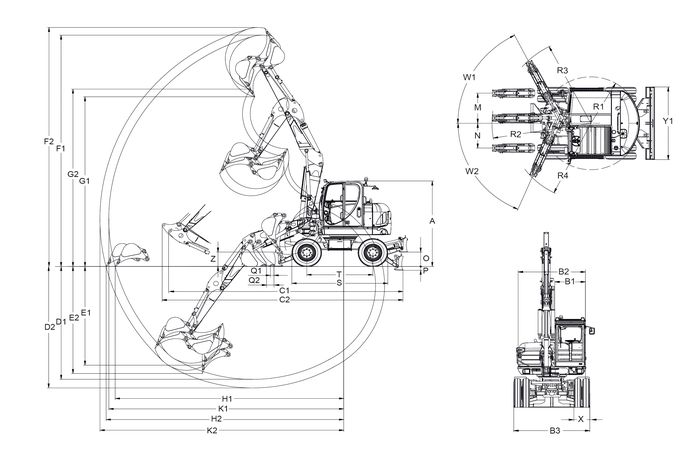

Размеры
| Monoboom | Трехсегментная стрела | ||
| A | Высота мм | 2.989 | 2.989 |
| B1 | Ширина кабина мм | 990 | 990 |
| B2 | Ширина поворотной платформы мм | 2.174 | 2.174 |
| B3 | Ширина ходовая часть мм | 2.454 | 2.454 |
| C1 | Транспортировочная длина короткая ds мм | 7.257 | 6.656 |
| C2 | Транспортировочная длина длинная ds мм | 7.315 | 6.886 |
| D1 | Глубина черпания короткая ds мм | 3.998 | 3.941 |
| D2 | Глубина черпания длинная ds мм | 4.298 | 4.244 |
| E1 | Глубина копания вертикально, короткая ds мм | 3.356 | 3.450 |
| E2 | Глубина копания вертикально, длинная ds мм | 3.648 | 3.740 |
| F1 | Высота копания короткая ds мм | 7.294 | 8.090 |
| F2 | Высота копания длинная ds мм | 7.483 | 8.355 |
| G1 | Высота разгрузки короткая ds мм | 5.156 | 5.933 |
| G2 | Высота разгрузки длинная ds мм | 5.346 | 6.201 |
| H1 | Радиус действия на полу, короткая ds мм | 7.320 | 7.602 |
| H2 | Радиус действия на полу, длинная ds мм | 7.611 | 7.903 |
| K1 | Радиус черпания короткая ds мм | 7.541 | 7.812 |
| K2 | Радиус черпания длинная ds мм | 7.822 | 8.107 |
| O | Высота подъема отвал над уровнем грунта мм | 504 | 504 |
| Р | Глубина копания отвал ниже уровня грунта мм | 132 | 132 |
| Q1 | Расстояние ковша - oтвальный щит (короткая ds) мм | 120 | 120 |
| Q2 | Расстояние ковша - oтвальный щит (длинная ds) мм | 165 | 165 |
| R1 | Радиус поворота задней части мин. мм | 1.575 | 1.575 |
| R2 | Радиус поворота стрелы средний, мм | 2.953 | 3.191 |
| R3 | Радиус поворота стрелы вправо, мм | 2.707 | 2.930 |
| R4 | Радиус поворота стрелы слева, мм | 2.424 | 2.640 |
| S | Длина ходовая часть мм | 3.193 | 3.193 |
| Т | Длина ходовая часть Turas мм | 2.200 | 2.200 |
| Х | Ширина двойные покрышки мм | 514 | 514 |
| Х | Ширина воздушный шар покрышки мм | 530 | 530 |
| Y1 | Ширина oтвальный щит мм | 2.465 | 2.454 |
| Z | Высота oтвальный щит мм | 507 | 507 |
Комплектация Wacker Neuson EW 100
Стандартные компоненты
Общие данные
• Транспортная масса: 9590 - 11260 кг (в зависимости от оснащения)
• Ширина / высота / транспортная длина: 2465 / 2980 / 6656 мм
• Двойные шины (8,25/20 - 14 PR)
• Трехсегментная стрела
• Двухколесное рулевое управление
• Макс. скорость движения 20 км/ч
• Кронштейн для захватного устройства
• Система освещения 12 В в соответствии с правилами лицензирования автомобильного движения
• Рабочее освещение смонтировано на стреле
• Набор инструментов, вкл. шприц для смазки и руководство по эксплуатации
• Выбор направления движения
Двигатель
• Турбодизельный двигатель PERKINS с водяным охлаждением, тип 854E-E34TAWF, 4-цилиндровый / 3300 куб. см, мощность двигателя соответствует ISO 86 кВт (116 л. с.)
• Авт. работа на холостом ходу
• Электрический топливозаправочный насос
Кабина
• Кабина из ударопрочного стекла: наклонная кабина, система обогрева кабины, боковое раздвижное окно, верхняя часть откидывается назад, дворник и система мойки лобового стекла, внутренняя часть кабины с покрытием
• Кабина соответствует текущим положениям ROPS, TOPS и FOPS*
• *соответствие FOPS (уровень I или II), только в случае оснащения дополнительным предохранительным кожухом
• Кабели для радио, вкл. антенну и колонки
• Кабели для освещения кабины и проблескового маячка
• 2 наружных зеркала (слева от кабины, справка от шасси)
• Солнцезащитная рольштора
Гидравлическая система
• 1 система измерения нагрузки насоса, мощность насоса: 180 л/мин
• Насос с регулируемой производительностью в замкнутом контуре с устройством управления с датчиком ограничения нагрузки (гидравлическая система привода), мощность насоса: 145 л/мин
• Гидростатический полный привод, переключаемый под нагрузкой, с непрерывным регулированием скорости в 2 интервалах движения (0-6,5 км/ч, 0-20 км/ч)
• Маслоохладитель гидросистемы
• Управление гидравлической системой посредством рычага управления
• Управление клапанами согласно ISO, DIN, SAE, PCSA и EURO
• Вспомогательное гидравлическое соединение для двух направлений движения, смонтированное на рукояти стрелы
• Передняя ось: свободно подвешенная ось планетарного привода с гидравлическим управлением, с гидравлическим замком, который приводится в действие рабочим тормозом, с многодисковыми тормозами в масляной ванне
• Задняя ось: фиксированная ось планетарного привода с многодисковым тормозом, безлюфтовая, расположена снаружи
• Увеличенная, безнапорная обратная линия молота
• Пропорциональное управление (вспом. гидр.)
• Улучшенная система контроля перегрузки
Опции
Компания Wacker Neuson предлагает также машины под заказ:
| EDITION A 2.0 | EDITION B 1.0 | EDITION C 1.0 |
 |
|
|
| Базовая версия машины + Автоматическая система кондиционирования воздуха + Радио + Освещение кабины, спереди и сзади + Предохранительный клапан для вспомогательной гидравлической системы / AUXI + Доп. система трубок для грейфера / AUX V + Проблесковый маячок + Комплект для движения по дорогам общего пользования + 3-й контур управления / AUX II + Задний отвал бульдозера |
Базовая версия машины + Автоматическая система кондиционирования воздуха + Радио + Зеркало справа + Освещение кабины, спереди и сзади + 3-й контур управления / AUX II + проблесковый маячок + Передний отвал бульдозера + Задние стабилизаторы + Полноприводная система управления + Переключение логики рулевого управления + Мембранный предохранительный клапан шланга для цилиндра ковша + 40 км/ч + Комплект для движения по дорогам общего пользования + Камера заднего вида + Регулятор скорости (Транспортная масса (+/- 2 %): 10278 кг) |
Базовая версия машины + Автоматическая система кондиционирования воздуха + Радио + Освещение кабины, спереди и сзади + 3-й контур управления / AUX II + Проблесковый маячок + Задний отвал бульдозера + Полноприводная система управления + Мембранный предохранительный клапан шланга для цилиндра ковша + 40 км/ч + Грязезащитные щитки + Вторая коробка с инструментами + Комплект для движения по дорогам общего пользования + Предохранительный клапан для вспомогательной гидравлической системы / AUX I + Предохранительный клапан для 3-го контура управления / AUX II + Регулятор скорости (Транспортная масса (+/- 2 %): 9883 кг) |
Вы также можете выбрать собственную конфигурацию изделия, основываясь на следующих вариантах:
Кабина
• Автоматическая система кондиционирования воздуха
• Сиденье на воздушной подушке
• Крыша FOPS уровня 1
• Крыша FOPS уровня 2
• Защитная решетка на переднем окне
• Радио
Гидравлическая система
• 3-й контур управления / AUX II (с пропорциональным управлением, вкл. плоские муфты
• Биоразлагаемое масло Panolin
• Доп. система трубок для грейфера / AUX V (вкл. плоские муфты)
• BP Biohyd SE46
• Плоские муфты
• Предохранительный клапан для 3-го контура управления / AU XII
• Предохранительный клапан для вспомогательной гидравлической системы / AUX I
Окраска
• Специальная окраска машины RAL (только для деталей желтого цвета)
• Специальная окраска машины, не RAL (только для деталей желтого цвета)
• Специальная окраска кабины/тента RAL (только цвета RAL)
Гарантия
• Гарантия 24 C (2000)
• Гарантия 36 C (3000)
• Гарантия 48 C (4000)
Прочее
• 40 км/ч
• Полноприводная система управления (вкл. полноприводное управление и управление двумя колесами, режим «крабьего хода»)
• Наклейка на стекло (консервация)
• Подтверждение производителя
• Грязезащитные щитки
• Камера заднего вида
• Регулятор скорости
• Telematics Europe 12 месяцев
• Telematics Europe 24 месяца
• Telematics Europe 36 месяцев
• Telematics Europe 48 месяцев
• Telematics Europe 60 месяцев
• Telematics Europe 72 месяца
• Проблесковый маячок
• Передний отвал бульдозера
• Задний отвал бульдозера (параллельное управление)
• Иммобилайзер KAT
• Сигнал движения
• Общая лицензия на эксплуатацию в Германии
• Мембранный предохранительный клапан шланга для цилиндра ковша
• Комплект для движения по дорогам общего пользования (вкл. знак аварийной остановки, аптечку первой помощи, держатель для номерных знаков, проблесковый маячок обязателен)
• Длинная рукоять ковша (+ 300 мм)
• Вторая коробка с инструментами
• Одиночные шины
• Передние стабилизаторы
• Задние стабилизаторы
• Переключение логики рулевого управления
• Рабочее освещение, спереди и сзади
• Сервисный клапан
Описание Wacker Neuson EW 100

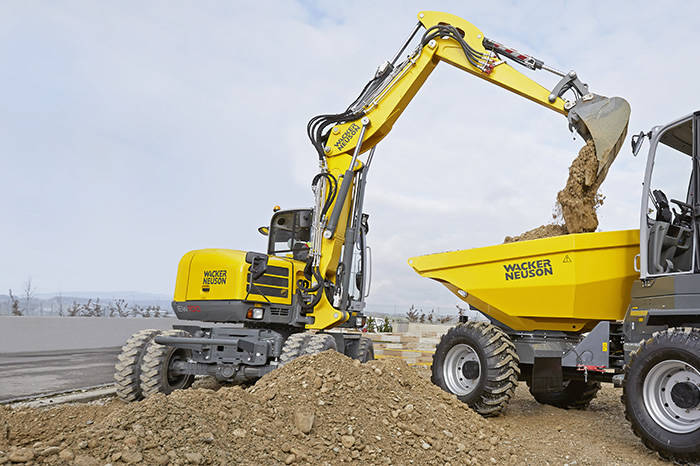

EW100 дает возможность оперативно начать работу
10-тонный мобильный экскаватор EW100 покорит вас собственной мощностью, низким уровнем потребления бензина и конструктивными отличительными чертами, которые в существенной степени упрощают использование. Минимизированное потребление бензина – экономия доходит до 20 % создается использование совершенно нового режима работы ЕСО, обеспечивающий эффективную работу способом уменьшения значения числа оборотов и адаптации насоса, что дает возможность сохранить природу и воздух и деньги. Мобильный экскаватор EW100 считается очень удобным для оператора благодаря педали хода – как для движения по дорогам, так и во время работы.
Достоинства:
- Мощность экскаватора на 15 % выше, и вместе с тем он потребляет на 20 % меньше топлива
- Оснащен двигателем IV
- Современная система поворотных переключателей, известная в автомобильной промышленности: Интуитивное управление меню осуществляется посредством вращающейся ручкой-кнопкой
- Максимальные возможности подключения дополнительного оборудования, до 5 вспомогательных контуров управления, 3 из которых могут быть отрегулированы индивидуально
 |

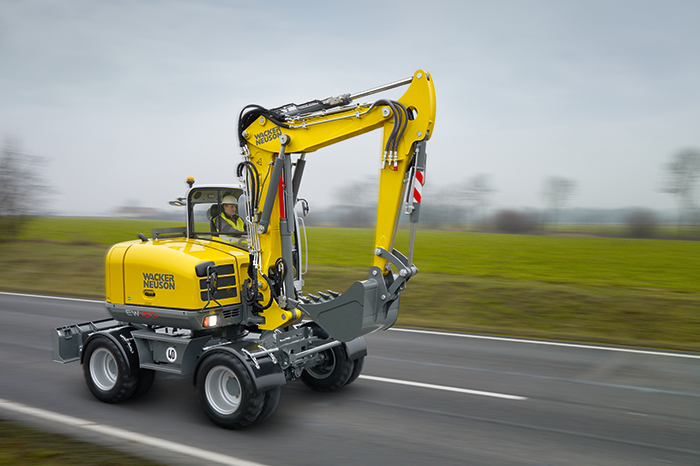

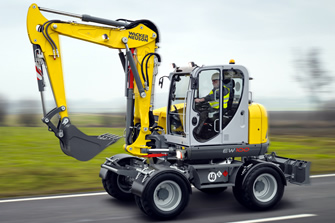

40 км / ч - отличная мобильность
|
 |
ЭКО режим Низкий расход и высокая экономия топлива. + 15 % мощности – 20 % потребление + 30 % тяговое усилие В сравнении с предыдущей моделью. |
 |

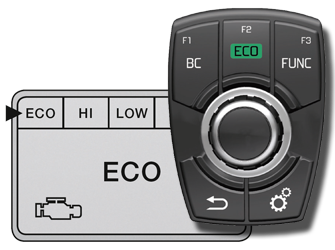

Современная система поворотного переключателя
|
 |
Ступень выбросов 3В, / Уровень IVi
|
 |

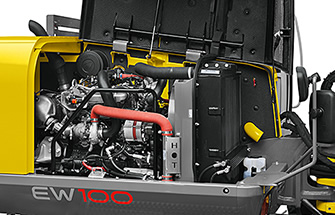

Обслуживание 2.0
|
 |

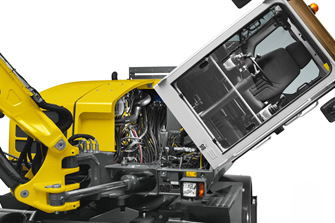

Отличный доступ к сервису
|
